Hydraulische schema's uitgelegd
Bekijk hoe warmte door uw woning stroomt — van buitenunit tot radiatoren. Vergelijk hybride en all-electric opstellingen, met en zonder buffervat.
Welke opstelling past bij mij?
Kies uw verwarming en gasverbruik — wij tonen de meest waarschijnlijke opstelling.
Afgiftesysteem
Gasverbruik per jaar

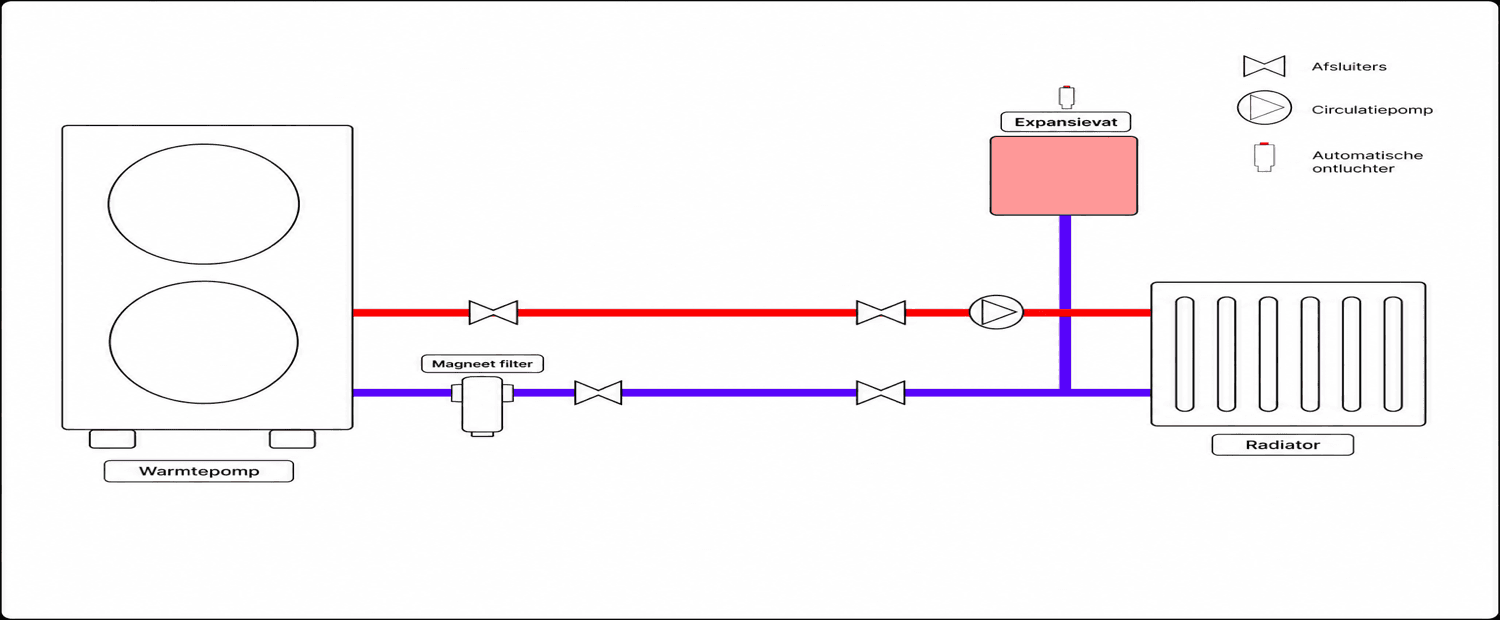

Hybride zonder buffervat
Warmtepomp + cv-ketel — de meest gekozen eerste stap van het gas af.
Schema ter illustratie — definitief schema volgt na locatiebezoek
Warmtestroom in stappen
- 1Buitenunit onttrekt warmte aan buitenlucht
- 2Binnenunit geeft warmte af aan het verwarmingssysteem
- 3Cv-ketel schakelt alleen bij als de warmtepomp tekortschiet
- 4Tapwater wordt meestal nog door de cv-ketel verwarmd
Onderdelen in het schema
- A
Buitenunit
Haalt warmte uit de buitenlucht en geeft die via koudemiddel door aan de binnenunit.
- B
Binnenunit / hydrobox
Wisselt warmte uit met het verwarmingssysteem. Vaak geplaatst bij de cv-ketel.
- C
Cv-ketel
Springt bij op piekmomenten en bij extreme kou. Verwarmt doorgaans ook het tapwater.
- D
Verwarmingssysteem
Radiatoren of vloerverwarming ontvangen warm water van de warmtepomp (of cv bij piek).
Leidingkleuren
Aanvoer (warm)
Warm water van warmtepomp of ketel naar radiatoren of vloer.
Retour (koeler)
Afgekoeld water terug naar de warmtepomp of buffervat.
Tapwater
Warm tapwater naar keuken en badkamer.
Koudemiddelleiding
Verbinding tussen buiten- en binnenunit (alleen split-systemen).
Gas
Streefdoel 70–80% minder gas voor verwarming. Gasaansluiting blijft nodig.
Tapwater
In de meeste hybride opstellingen blijft de cv-ketel het tapwater verwarmen.
Subsidie
ISDE-subsidie voor hybride warmtepompen (bedrag afhankelijk van model).
Installatie
Relatief eenvoudige installatie: warmtepomp sluit aan op bestaand leidingwerk naast de cv-ketel.
Geschikt voor
- •Woningen met radiatoren en gemiddeld tot laag gasverbruik (< 1.500 m³/jaar)
- •Huishoudens die nu nog niet volledig van het gas af willen
- •Bestaande cv-ketel die nog bruikbaar is als backup bij kou
Let op
- •Cv-ketel blijft staan — onderhoud en vastrecht gas blijven deels van toepassing
- •Bij zeer hoog gasverbruik kan all-electric op termijn voordeliger zijn
Opstellingen vergeleken
Een overzicht van de belangrijkste verschillen — zonder technisch jargon.
| Kenmerk | Hybride | All-electric | Stand-alone |
|---|---|---|---|
| Cv-ketel nodig | Ja (backup) | Nee | Afhankelijk van type |
| Tapwater | Meestal via cv-ketel | Via warmtepomp | Afhankelijk van type |
| Gasaansluiting | Blijft nodig | Kan worden opgeheven | Afhankelijk van type |
| Buffervat standaard | Nee (alleen bij noodzaak) | Nee (alleen bij noodzaak) | Nee |
| Geschikt bij laag gasverbruik | Zeer geschikt | Minder gangbaar | — |
| Geschikt bij vloerverwarming | Ja | Zeer geschikt | Ja |
| Meterkast | Meestal voldoende | Vaak uitbreiding nodig | Afhankelijk van type |
| Installatiecomplexiteit | Laag–gemiddeld | Gemiddeld | Gemiddeld–hoog |
Wanneer is een buffervat nodig?
Bij warmtepompen is over het algemeen geen buffervat nodig.
Onvoldoende waterinhoud
Er is niet genoeg waterinhoud in de woning. Wij streven naar een minimum van 40 liter. Bij vloerverwarming kom je hier al snel aan. Bij radiatoren kan de inhoud onvoldoende zijn en moet er een buffervat worden toegevoegd.
Ongeschikt leidingwerk
De leidingen in de woning zijn niet geschikt of te klein, waardoor de warmtepomp niet efficiënt kan draaien. De warmtepomp verwarmt dan het buffervat en het buffervat de woning. Dit is de meest voorkomende reden.
Nadelen van een buffervat: extra installatiekosten, ruimte in de woning en efficiëntieverlies van circa 5% door het mengen van water in het buffervat.
